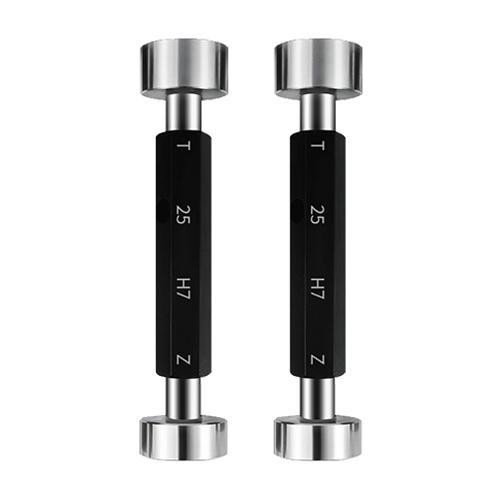

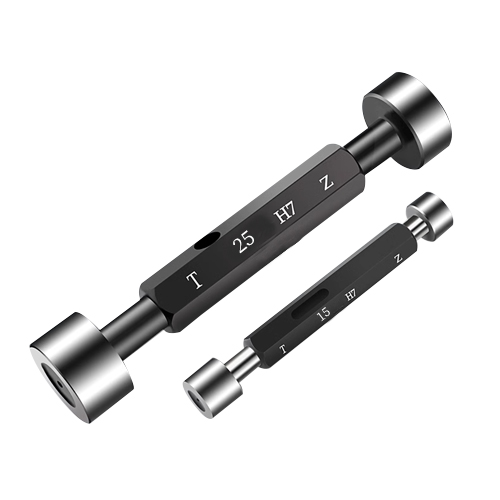

ZXGLW е производител и доставчик на гладки измервателни уреди от Китай. Имаме независими възможности за изследване и развитие и въвеждаме вносно оборудване и материали, непрекъснато проучваме и обновяваме и обръщаме голямо внимание на качеството на продуктите през целия производствен процес. Този щепселен габарит е лесен за носене и използване, може да извършва точни измервания, има висока твърдост и издръжливост и, което е по-важно, има добра точност.
• Високопрецизна измервателна глава: Гладките манометри са изработени от високоефективна стомана GCR15, която е преминала строга топлинна обработка и твърдост от 53-60 rhc. Има висока крехкост, пропускливост, висока твърдост и отлична устойчивост на контактна умора, осигуряваща точност и стабилност на измерването. След фино смилане от високопрецизни внесени специални мелници, всяка измервателна глава е напълно инспектирана от високопрецизно оборудване за изпитване.
• Висококачествена алуминиева тръбна дръжка: Изработена от висококачествен алуминиев тръбен материал, тя е лека и лесна за работа и пренасяне. Повърхността е обработена с технология за електрофореза, която е не само неплъзгаща се и устойчива на износване, но и здраво свързана, което ви кара да се чувствате комфортно и издръжливо по време на употреба.
• Общи предимства на продукта: Манометърът има висока твърдост, висока прецизност и дълъг живот. От избора на материал до производствения процес, всяка връзка е строго контролирана. Независимо дали става въпрос за дължина, размер или стабилност, той има отлична производителност и е вашата дясна ръка за точно измерване.
Материал: лагерна стомана (GCr15)
Диапазон на размерите: гладките манометри се предлагат в пълна гама от размери, подходящи за различни диаметри на отворите и могат да бъдат персонализирани, с възможност за приемане на нестандартни части.
|
Спецификации диаметър (mm) |
Чрез крайна дължина |
Край дължина |
Спецификации диаметър (mm) |
Чрез крайна дължина |
Край дължина |
|
|
3-6 |
8 |
6 |
>24-30 |
18 |
14 |
|
|
>6-10 |
10 |
7 |
>30-40 |
20 |
15 |
|
|
>10-14 |
12 |
8 |
>40-50 |
25 |
18 |
|
|
>14-18 |
14 |
10 |
>50-75 |
30 |
20 |
|
|
>18-24 |
16 |
12 |
>70-100 |
35 |
25 |
|
|
Монтаж таблица за допустими отклонения на размерите (отвор) мм |
||||||
|
Спецификации и размери (mm) |
точност H6 |
точност H7 |
точност H8 |
|||
|
Чрез крайна дължина |
Край дължина |
Чрез крайна дължина |
Край дължина |
Чрез крайна дължина |
Край дължина |
|
|
-3 |
0.0015 -0,001 |
0.006 -0,001 |
0.0022 -0,0012 |
0.01 -0,0012 |
0.0028 -0,0016 |
0.014 -0,0016 |
|
>3-6 |
0.002 -0,0012 |
0.008 -0,0012 |
0.0027 -0,0014 |
0.012 -0,0014 |
0.0036 -0,002 |
0.018 -0,002 |
|
>6-10 |
0.0023 -0,0014 |
0.009 -0,0014 |
0.0033 -0,0018 |
0.015 -0,0018 |
0.0044 -0,0024 |
0.022 -0,0024 |
|
>10-18 |
0.0028 -0,0016 |
0.011 -0,0016 |
0.0038 -0,002 |
0.018 -0,002 |
0.0054 -0,0028 |
0.027 -0,0028 |
|
>18-30 |
0.0034 -0,002 |
0.013 -0,002 |
0.0046 -0,0024 |
0.021 -0,0024 |
0.0067 -0,0034 |
0.033 -0,0034 |
|
>30-50 |
0.004 -0,0024 |
0.016 -0,0024 |
0.0055 -0,003 |
0.025 -0,003 |
0.008 -0,004 |
0.039 -0,004 |
|
>50-80 |
0.0048 -0,0028 |
0.019 -0,0028 |
0.0064 -0,0036 |
0.03 -0,0036 |
0.0093 -0,0046 |
0.046 -0,0046 |
|
>80-120 |
0.0054 -0,0032 |
0.022 -0,0032 |
0.0075 -0,0042 |
0.035 -0,0042 |
0.0107 -0,0054 |
0.054 -0,0054 |
|
>120-180 |
0.0063 -0,0038 |
0.025 -0,0038 |
0.0084 -0,0048 |
0.04 -0,0048 |
0.012 -0,006 |
0.063 -0,006 |
|
>180-250 |
0.0072 -0,0044 |
0.029 -0,0044 |
0.0097 -0,0057 |
0.046 -0,0054 |
0.0135 -0,007 |
0.072 -0,007 |
|
>250-315 |
0.008 -0,0048 |
0.032 -0,0048 |
0.011 -0,006 |
0.052 -0,006 |
0.015 -0,008 |
0.081 -0,008 |
