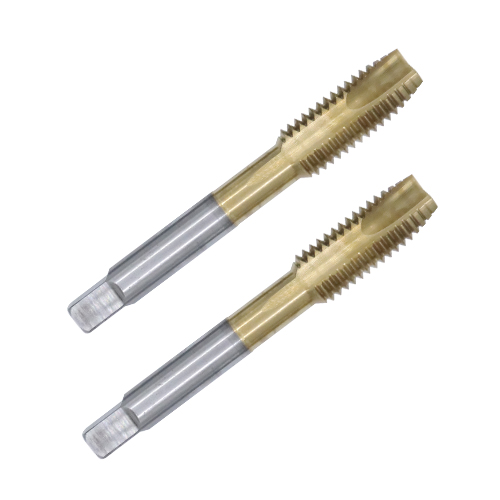

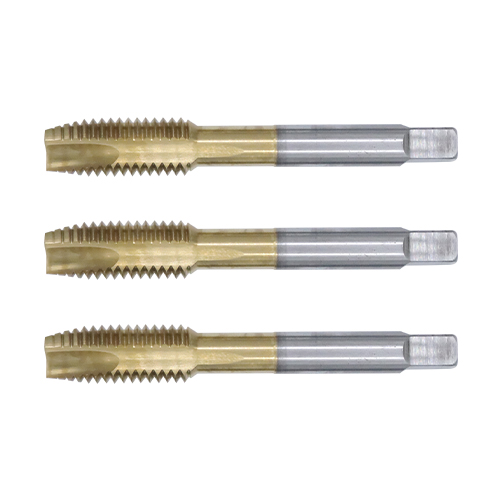

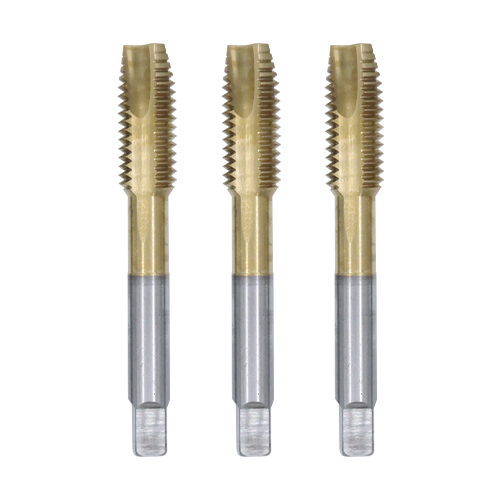

Спиралните кранове с титаново покритие са един от висококачествените продукти, които производителите на ZXGLW могат да ви осигурят. Те са подходящи главно за обработка и производство на различни продукти от неръждаема стомана, отговарящи на нуждите на промишлената обработка и могат да се прилагат за различни металорежещи машини. Ние настояваме за контрол на качеството, сме пионери и иноватори и сме признати от много местни и чуждестранни клиенти. В бъдеще ще продължим да настояваме за производство и научноизследователска и развойна дейност.
1: Покритите с титан спираловидни кранове се използват широко в обработката и производството на различни продукти от неръждаема стомана и са ефективен инструмент за обработка. Продуктът е с добро качество и може да се справи с различни условия на работа.
2: Пълни спецификации, подходящи опции могат да бъдат намерени за различни нужди от обработка.
3: Оптимизиран за характеристиките на неръждаема стомана, голяма издръжливост и висока ефективност
4: Препоръчителни машини: пробивна машина, резбонарезна машина, автоматична фреза, CNC машинен инструмент, CNC настолна бормашина, обикновена машинна бормашина
Покритие: TICN покритие
Материал: HSSE
Диапазон на размерите: Спиралните кранове с титаново покритие се предлагат в различни размери, за да отговарят на различни диаметри на отворите. Те също могат да бъдат персонализирани според вашите индивидуални нужди.
|
Продукт спецификации |
Стъпка |
Острие дължина |
Дръжка диаметър |
Общо дължина |
Продукт главата |
Пробиване диаметър |
|
M2x0,4 |
0.4 |
11 мм |
3mm |
43 мм |
шип |
1,6 мм |
|
M2.5x0.45 |
0.45 |
12 мм |
3mm |
46 мм |
шип |
2,0 мм |
|
M3x0.5 |
0.5 |
13 мм |
4mm |
49 мм |
шип |
2,5 мм |
|
M4x0.7 |
0.7 |
15 мм |
5 мм |
55 мм |
шип |
3.3mm |
|
M5x0,8 |
0.8 |
19 мм |
5,5 мм |
62 мм |
шип |
4,2 мм |
|
M6x1.0 |
1.0 |
22 мм |
6 мм |
67 мм |
шип |
5 мм |
|
M8x1.25 |
1.25 |
22 мм |
6.3mm |
71 мм |
плосък главата |
6,8 мм |
|
M10x4.5 |
1.5 |
24 мм |
7 мм |
74 мм |
плосък главата |
8,5 мм |
|
M12x1.75 |
1.75 |
32 мм |
8,5 мм |
83 мм |
плосък главата |
10.3mm |
|
M14x2.0 |
2.0 |
30 мм |
11,2 мм |
95 мм |
плосък главата |
12 мм |
|
M16x2.0 |
2.0 |
33 мм |
12.3mm |
102 мм |
плосък главата |
14 мм |
|
M18x2,5 |
2.5 |
38 мм |
14 мм |
112 мм |
плосък главата |
15,5 мм |
|
M20x2,5 |
2.5 |
40 мм |
14 мм |
112 мм |
плосък главата |
17,5 мм |
|
M24x3.0 |
3.0 |
38 мм |
18 мм |
130 мм |
плосък главата |
21 мм |
|
~ |
~ |
~ |
~ |
~ |
~ |
~ |
Забележка: Всички размери се измерват на ръка и могат леко да варират; следователно трябва да се направи справка с действителния продукт за точни измервания. За стандартни плитки дупки предлагаме да използвате посочения размер на дъното на дупката.
Въпреки това, за по-дълбоки отвори (между 2,5D и 4D или по-големи), диаметърът на дъното на отвора трябва да бъде увеличен с коефициент между 1,2 и 1,4.
Бъдете внимателни: Като се има предвид значителната твърдост на метчика в машината за титаново покритие, не се препоръчва извършването на резбовани операции нито ръчно, нито с електрическа бормашина.
